在機器視覺檢測領域，隨著工業生產對檢測精度和效率要求的不斷提升，2.5D視覺檢測技術憑借其獨特的技術優勢，在眾多工業場景中得到廣泛應用。本文將系統介紹 2.5D視覺檢測的定義、技術特點、核心構成及典型應用場景。

2.5D視覺檢測的定義與技術定位

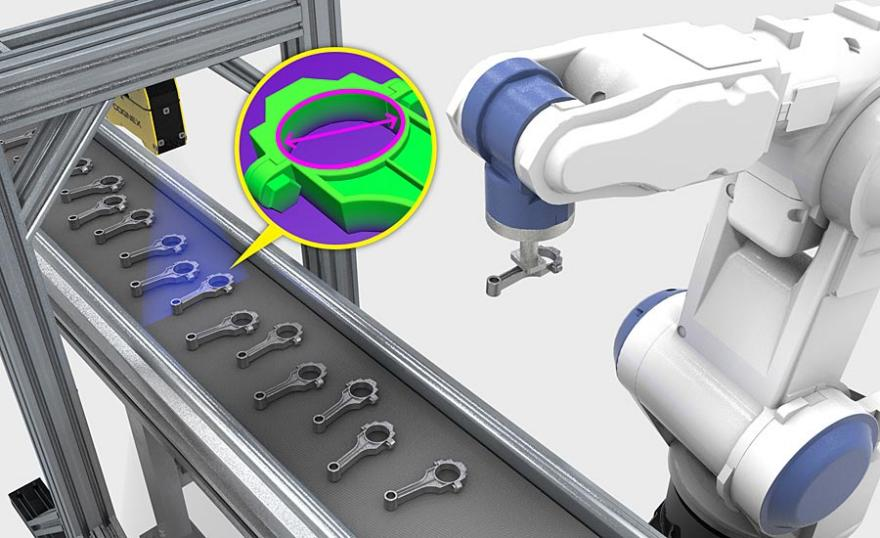

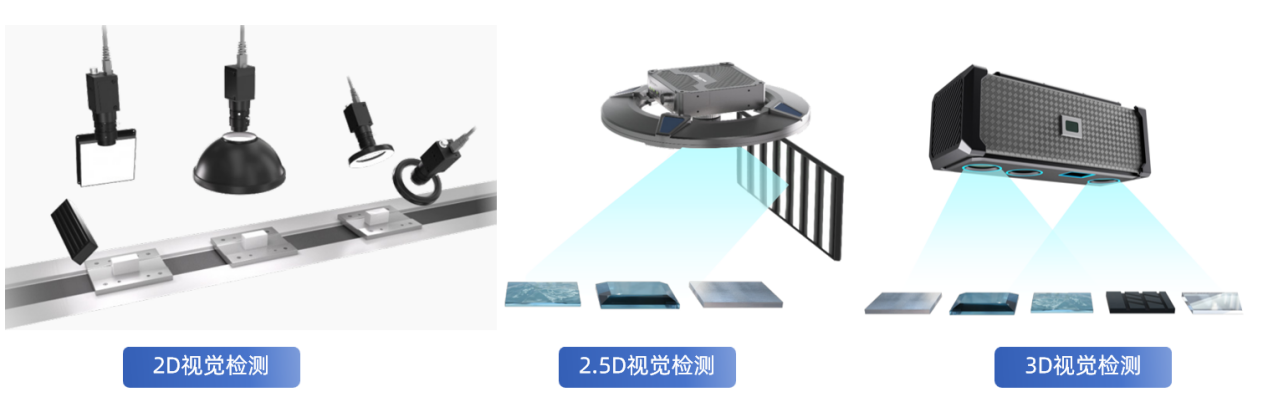

2.5D視覺檢測，又稱偽三維視覺檢測，是介于2D視覺檢測與3D視覺檢測之間的一種技術方案。2D視覺檢測主要通過獲取物體的平面圖像信息，實現對物體的位置、形狀、顏色等二維特征的檢測；3D視覺檢測則能夠獲取物體的三維坐標信息，完整還原物體的立體形態。在2.5D視覺檢測中，通過特定的光學成像方式或算法處理，可以獲取物體表面的相對深度輪廓信息，但無法像3D檢測那樣提供物體完整的三維體積數據。其檢測結果通常以增強的二維圖像形式呈現，即在平面坐標（X,Y）基礎上增加了深度維度（Z）的相對變化信息。

2.5D視覺檢測的技術特點

成本適中:相較于3D視覺檢測系統，2.5D視覺檢測無需復雜的激光雷達、結構光投影儀等高端硬件設備，通?；谄胀üI(yè)相機結合特定光源設計即可實現，硬件成本更低，更易于在中小型企業中推廣應用。

檢測效率高:2.5D視覺檢測的成像原理和數據處理流程相對簡單，圖像處理算法的運算量較小，能夠在保證檢測精度的前提下實現高速檢測，滿足工業生產線的實時檢測需求，尤其適用于高節拍的批量生產場景。

精度針對性強:在檢測物體表面平整度等表面三維特征時，2.5D視覺檢測能夠提供足夠的精度。雖然其整體三維測量精度不及專業3D檢測技術，但對于僅需關注物體表面高度變化的檢測任務，可達到亞像素級甚至微米級的檢測精度。

2.5D視覺檢測的核心技術構成

成像系統

成像系統是2.5D視覺檢測的基礎，主要由工業相機和光源組成。工業相機負責將光學信號轉化為電信號，輸出數字圖像；光源通過特定的照明方式突出物體表面的特征，使物體表面的凹凸變化在圖像中形成明顯的灰度差異，為后續的高度信息提取提供清晰的圖像基礎。

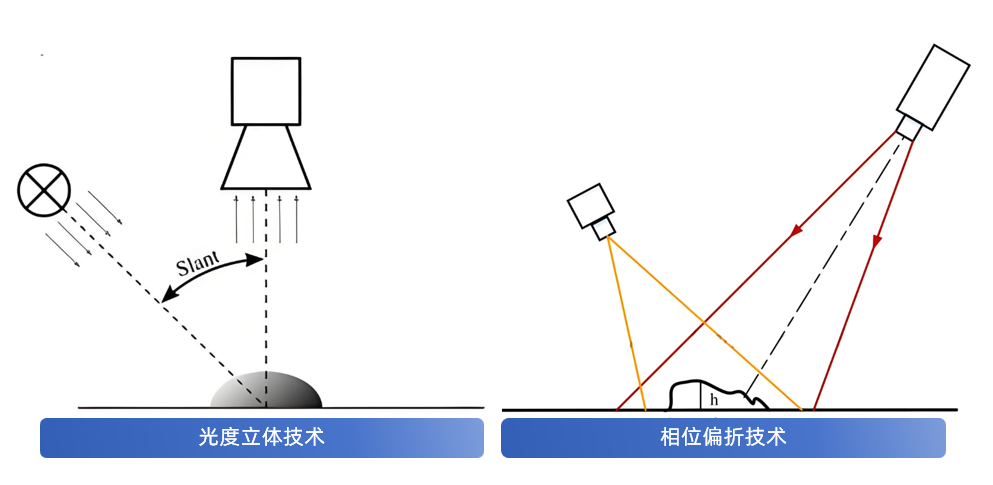

2.5D視覺檢測常用的成像原理包括光度立體和相位偏折技術。光度立體技術通過固定相機位置，改變光源的照明方向，獲取物體在不同光照角度下的多張二維圖像。由于物體表面的凹凸區域?qū)饩€的反射特性不同，不同光照方向下圖像的灰度分布會產生差異。系統通過分析這些灰度差異與光照方向的關系，結合物體表面反射模型，計算出物體表面各點的法向量信息，進而重建出表面的相對高度輪廓。該技術無需復雜的結構光投射裝置，適用于表面紋理豐富或具有漫反射特性的物體檢測。

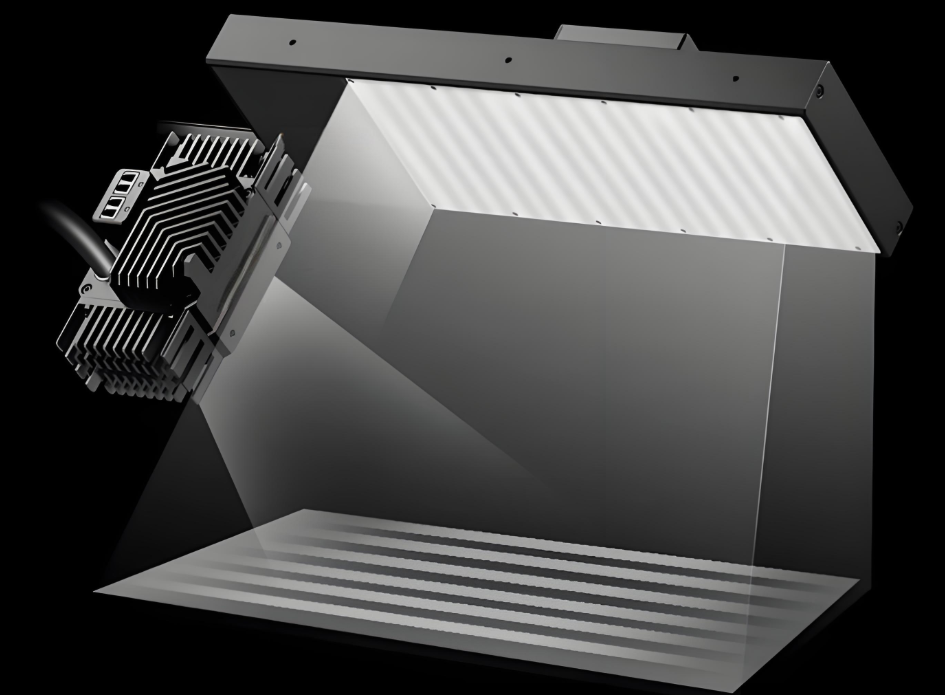

相位偏折技術基于光學干涉原理，通過向物體表面投射正弦條紋圖案，當條紋投射到具有高度變化的物體表面時，會因表面凹凸產生形變。相機采集形變后的條紋圖像，通過相位提取算法（如傅里葉變換、相移法）計算條紋的相位變化量。由于相位變化量與物體表面高度存在線性對應關系，通過相位解包裹和系統標定，可將相位信息轉化為物體表面的高度數據，實現對表面輪廓的測量。該技術檢測速度快、精度高，適用于光滑表面或精密零部件的高度檢測。

圖像處理算法

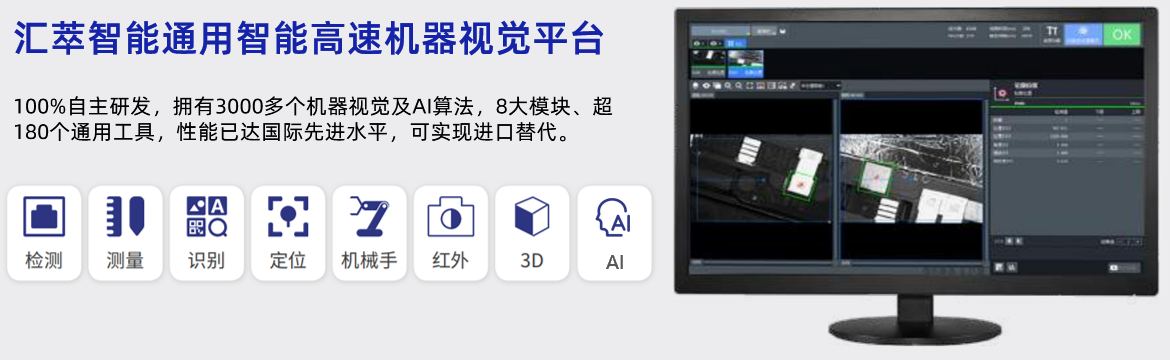

圖像處理算法是實現 2.5D 視覺檢測的核心。首先對采集到的圖像進行預處理，包括降噪、圖像增強等操作，提高圖像質量；然后通過灰度值分析、邊緣檢測等算法提取物體表面的輪廓特征；最后基于預設的高度標定模型，將圖像的灰度信息或輪廓特征轉化為相對高度數據，實現對物體表面高度差異的量化檢測。例如匯萃智能自研視覺軟件 HCVisionQuick 通過提供開放 SDK，實現了多品牌 2.5D相機及光源等硬件部件的集成兼容，提升了系統配置的靈活性和硬件選型的自由度，降低了不同品牌設備的集成門檻。

2.5D 視覺檢測的典型應用場景

電子元器件檢測

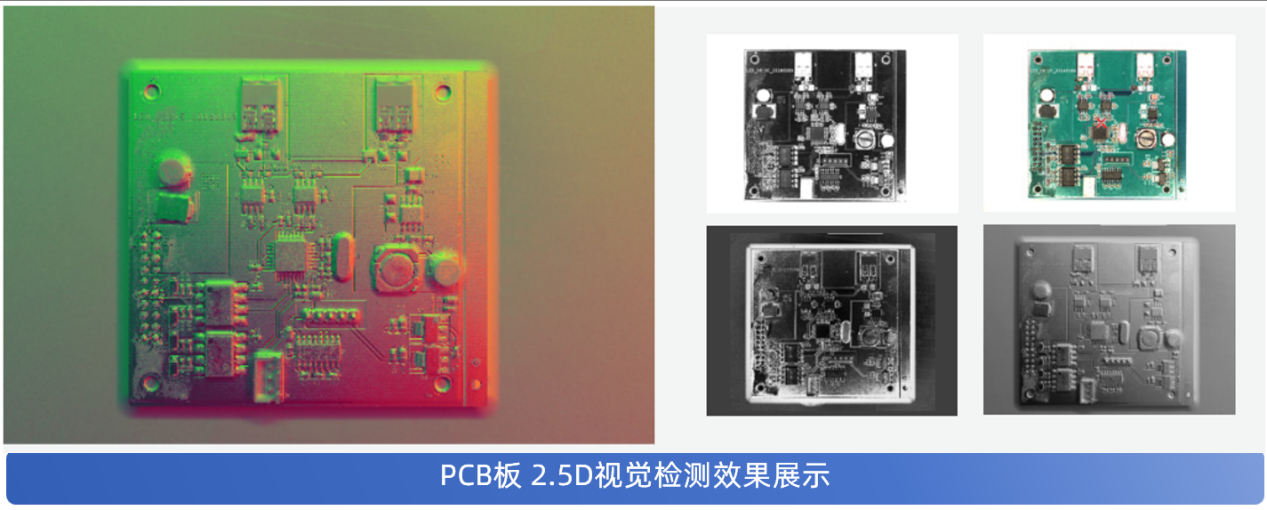

在電子元器件生產過程中，2.5D 視覺檢測可用于檢測芯片引腳的高度一致性、焊點的飽滿度和高度、PCB 板上元器件的貼裝高度等。例如，在芯片封裝檢測中，通過 2.5D 視覺檢測能夠快速識別引腳是否存在高低不平、歪斜等缺陷，確保芯片與 PCB 板的良好焊接。

精密模具檢測

精密模具的表面質量直接影響產品的成型質量，2.5D 視覺檢測可用于檢測模具型腔的表面平整度、臺階高度、溝槽深度等參數。通過對模具表面的高度信息進行量化檢測，能夠及時發現模具的磨損、變形等問題，保證模具的使用壽命和產品的成型精度。

塑膠制品檢測

在塑膠制品生產中，2.5D 視覺檢測可應用于檢測塑膠件的表面劃痕深度、翹曲度、澆口殘留高度等。例如，對于手機外殼、家電外殼等塑膠制品，通過 2.5D 視覺檢測能夠快速判斷其表面是否存在影響外觀和裝配的凹凸缺陷，提高產品的合格率。

印刷品質量檢測

在印刷行業，2.5D 視覺檢測可用于檢測印刷品的燙金高度、凹凸壓印深度等表面工藝質量。通過檢測這些高度參數，能夠確保印刷品的工藝效果符合設計要求，避免因工藝參數不符導致的產品質量問題。

隨著工業檢測需求的不斷細化，2.5D 視覺檢測技術正朝著更高精度、更高速度的方向發展。一方面，新型光學成像技術和高分辨率工業相機的應用，將進一步提升 2.5D 視覺檢測的高度測量精度；另一方面，深度學習算法與 2.5D 視覺檢測的結合，可提高算法對復雜表面特征的識別能力，增強系統的魯棒性。同時，2.5D 視覺檢測技術與自動化設備的集成度將不斷提高，實現檢測與生產過程的無縫銜接，推動工業生產的智能化升級。
